📝 مقاله جامع و عملی: راهنمای کامل تست قطعات برد الکترونیکی لوازم خانگی
مقدمه: تست قطعات برد الکترونیکی لوازم خانگی

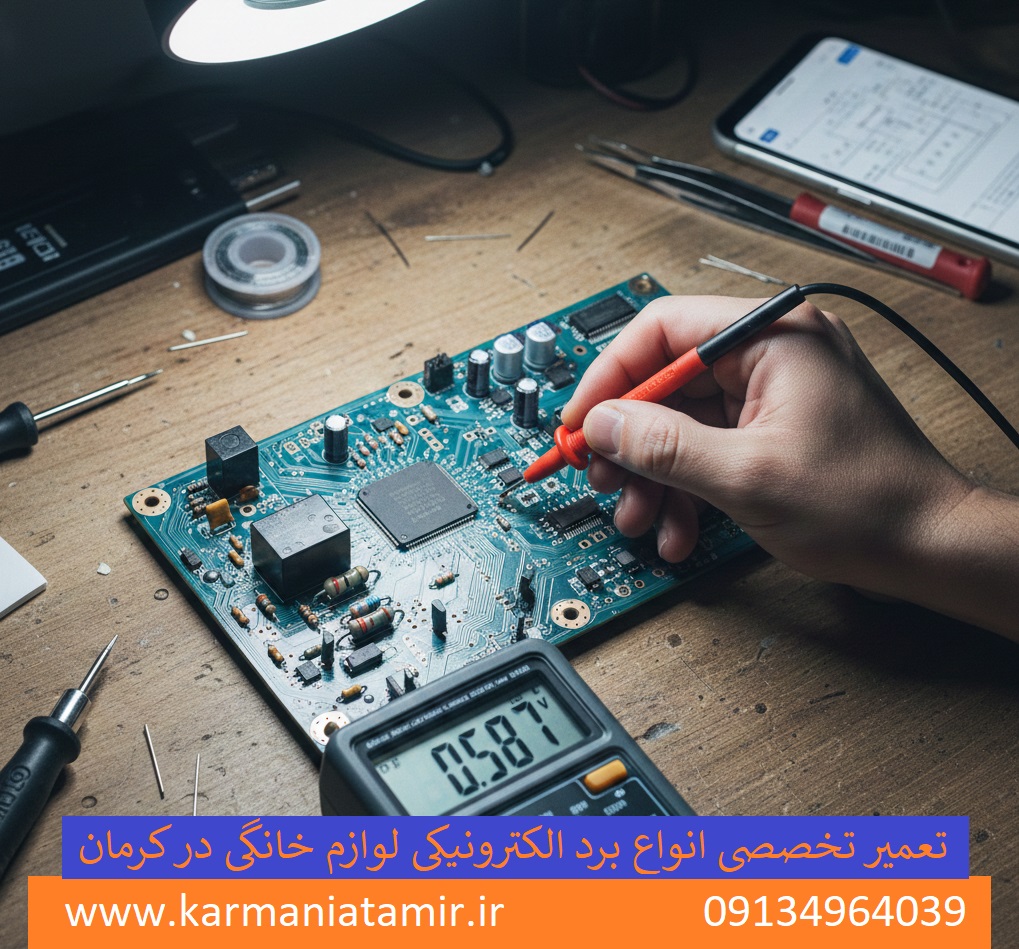

بردهای الکترونیکی یا PCB، ستون فقرات هر وسیله مدرنی هستند. هنگامی که یک دستگاه دچار نقص میشود، شانس زیادی وجود دارد که مشکل از عملکرد نادرست یکی از اجزای الکترونیکی روی برد باشد. برای یک تکنسین یا علاقهمند به الکترونیک، توانایی انجام تست قطعات برد الکترونیکی با استفاده از ابزارهای ساده مانند مولتیمتر، یک مهارت کلیدی و ضروری است. این مقاله، راهنمای گام به گام شما برای آشنایی با قطعات رایج و روشهای عیبیابی سریع و قابل اعتماد آنها است.
بخش ۱: آمادهسازی و ابزارهای مورد نیاز برای تست قطعات برد الکترونیکی
قبل از شروع هرگونه تست، ایمنی مهمترین اولویت است. همیشه مطمئن شوید که برد از برق اصلی جدا شده باشد و برای جلوگیری از آسیب شخصی یا آسیب به مدار، خازنهای بزرگ تخلیه شده باشند.
ابزارهای کلیدی برای عیبیابی:
- مولتیمتر دیجیتال (DMM): ابزار اصلی شما که میتواند جریان، ولتاژ، مقاومت و پیوستگی را اندازهگیری کند و دارای حالتهای تخصصی تست دیود و خازن است.
- ذرهبین یا هدبند ذرهبینی: برای بررسی فیزیکی دقیق قطعات SMD و لحیمکاریها.
- ابزار لحیمکاری: برای جدا کردن قطعات مشکوک از مدار در صورتی که تست در مدار (In-Circuit) نتایج مبهمی داد.
بخش ۲: روشهای عملی تست قطعات برد الکترونیکی
در این بخش، بر اساس جدول مرجع، نحوه عیبیابی قطعات کلیدی را توضیح میدهیم.
۱. عیبیابی مقاومتها (Resistors)
مقاومت وظیفه کنترل جریان را دارد. اگر یک مقاومت بسوزد یا مقدارش به شدت تغییر کند، جریان مدار مختل میشود.
- روش تست: مولتیمتر را در حالت اهم ($\Omega$) تنظیم کنید و پرابها را به دو سر مقاومت متصل کنید.
- تشخیص خرابی: مقدار خوانده شده باید با مقدار نامی مقاومت (بر اساس کد رنگی یا کد SMD) مطابقت داشته باشد. اگر مولتیمتر OL (مدار باز) نشان دهد، مقاومت قطع شده و خراب است.
۲. عیبیابی دیودهای یکسوساز (Rectifier Diodes) در تست قطعات برد الکترونیکی
دیودها نقش کلیدی در تبدیل جریان AC به DC دارند و مانند یک شیر یکطرفه عمل میکنند و فقط در یک جهت اجازه عبور جریان میدهند.
- روش تست: مولتیمتر را در حالت تست دیود قرار دهید.
- نتیجه مورد انتظار:
- بایاس مستقیم: پراب مثبت را به آند و پراب منفی را به کاتد (سمت خطدار) بزنید. باید عددی بین $0.5$ تا $0.7$ ولت نشان دهد
.
* بایاس معکوس: پرابها را برعکس بزنید. باید OL (مدار باز) نشان دهد.
- تشخیص خرابی: اگر در هر دو جهت صفر یا در هر دو جهت OL نشان دهد، دیود خراب است.
۳. عیبیابی خازنهای الکترولیتی (Electrolytic Capacitors)
خازنها برای ذخیره انرژی، صاف کردن ولتاژ و حذف نویز استفاده میشوند. خرابی خازنهای الکترولیتی (مانند بادکردگی یا نشت) دلیل اصلی بسیاری از مشکلات روشن نشدن بردها است.
- روش تست: در صورت امکان، خازن را از مدار خارج کنید. مولتیمتر را در حالت خازنسنج (Cap) قرار دهید.
- تشخیص خرابی: مقدار نمایش داده شده باید نزدیک به مقدار روی بدنه خازن باشد. اگر خازن از نظر فیزیکی متورم شده یا نشت کرده باشد، قطعاً خراب است.
۴. عیبیابی سلفها و سیمپیچها (Inductors and Coils)
سلفها سیمپیچ هستند و برای فیلتر کردن فرکانسها و تشکیل مدارهای تنظیمشده استفاده میشوند.
- روش تست: مولتیمتر را در حالت پیوستگی (Continuity) تنظیم کنید.
- تشخیص خرابی: از آنجایی که سلفها سیمهای پیچیده هستند، پرابها باید بوق بزنند یا مقاومت بسیار نزدیکی به صفر نشان دهند. اگر OL نشان دهد، سیمپیچ داخلی آن قطع شده و سلف خراب است.
۵. عیبیابی فیوزها (Fuses)
فیوزها قطعات محافظتی هستند و باید مطمئن شوید که اتصال کامل برقرار است.
- روش تست: مولتیمتر را در حالت پیوستگی (Continuity) تنظیم کنید.
- تشخیص خرابی: باید صدای بوق بشنوید. اگر بوق نزند و OL نشان دهد، فیوز سوخته است.
۶. عیبیابی ترانزیستورها (Transistors)
ترانزیستورها به عنوان سوئیچهای الکترونیکی عمل میکنند و خرابی آنها میتواند باعث شود مدار دائماً روشن یا خاموش بماند.
- روش تست: از حالت تست دیود مولتیمتر استفاده کنید و پایههای ترانزیستور (بیس، امیتر، کلکتور) را مانند دو دیود پشت به پشت تست کنید.
- تشخیص خرابی: اگر هر یک از پایهها (مثلاً کلکتور به امیتر در حالت خاموش) در هر دو جهت اتصال کوتاه (صفر اهم) نشان دهد، ترانزیستور سوخته است.
۷. عیبیابی رلهها (Relays)
رلهها سوئیچهای الکترومکانیکی هستند که با یک سیگنال ولتاژ پایین، ولتاژهای بالا (مثلاً AC) را کنترل میکنند.
- روش تست:
- تست سیمپیچ: مولتیمتر را در حالت اهم ($\Omega$) روی دو سر سیمپیچ رله قرار دهید. باید یک مقاومت مشخص (نه صفر، نه OL) نشان دهد.
- تست کنتاکت: در حالت خاموش، پیوستگی کنتاکتها (مثلاً NO به COM) را چک کنید.
بخش ۴: ملاحظات ویژه و تکنیکهای پیشرفته در تست قطعات برد الکترونیکی
تست در مدار (In-Circuit) در مقابل تست خارج از مدار (Out-of-Circuit):
همانطور که قبلاً ذکر شد، وجود قطعات دیگر به صورت موازی روی برد میتواند نتایج تست مقاومت یا دیود را نادرست نشان دهد. اگر نتیجه تست قطعهای مبهم بود، بهتر است حداقل یکی از پایههای آن را از برد جدا کنید (تست نیمه خارج از مدار) و مجدداً تست را انجام دهید تا به نتیجه قطعی برسید.
بررسی فیزیکی:
همیشه به دنبال نشانههای فیزیکی خرابی باشید:
- بادکردگی: در خازنهای الکترولیتی.
- تغییر رنگ: در مقاومتها (نشاندهنده گرمای بیش از حد).
- ترک یا سوراخ: در بدنه آیسیها یا ترانزیستورها (نشاندهنده سوختگی شدید).
- لحیم سرد: ترکهای ریز دایرهای اطراف پایههای قطعات.
تست ولتاژ:
گاهی اوقات بهترین راه تست قطعات برد الکترونیکی، روشن کردن برد (با رعایت ایمنی) و تست ولتاژ در نقاط کلیدی است. برای مثال، اگر ولتاژ تغذیه (VCC) یک آیسی وجود نداشته باشد، مشکل از مدار رگولاتور یا مسیر تغذیه است، نه خود آیسی.
نتیجهگیری
تسلط بر تکنیکهای تست قطعات برد الکترونیکی با استفاده از یک ابزار ساده مانند مولتیمتر، مهارت شما را در عیبیابی به شدت افزایش میدهد. با درک نقش هر قطعه و بهکارگیری روشهای عملی جدول زیر، میتوانید سریعتر و با اطمینان بیشتری قطعات معیوب را شناسایی و تعویض کنید.
🔍 جدول مرجع عیبیابی عملیاتی و تست قطعات برد الکترونیکی (خلاصه نهایی)
| نام قطعه | کاربرد ساده | روش تست عملی با مولتیمتر |
| مقاومت (Resistor) | محدود کردن جریان برق | حالت: اهم (Omega) باید مقداری نزدیک به مقدار نامی نشان دهد. (اگر OL باشد: قطع شده است) |
| دیود یکسوساز (Diode) | اجازه عبور جریان فقط از یک جهت | حالت: تست دیود ۱. در یک جهت: عدد 0.5 تا 0.7 ولت. ۲. در جهت دیگر (برعکس): OL (مدار باز) |
| خازن الکترولیتی (Electrolytic Cap.) | صاف کردن ولتاژ و ذخیره انرژی | حالت: خازنسنج (Cap) باید عددی نزدیک به مقدار روی بدنه را نشان دهد. |
| سلف / سیمپیچ (Inductor / Coil) | فیلتر نویز و ذخیره انرژی مغناطیسی | حالت: پیوستگی (Continuity) باید صدای بوق بشنوید. (اگر بوق نزند: سیمپیچ داخلی قطع شده است) |
| فیوز (Fuse) | محافظت مدار در برابر اتصال کوتاه | حالت: پیوستگی (Continuity) باید صدای بوق بشنوید. (اگر بوق نزند: فیوز سوخته است) |
| ترانزیستور (Transistor) | سوئیچ سریع یا تقویتکننده | حالت: تست دیود پایهها را مانند دو دیود تست کنید. (اگر اتصال کوتاه (صفر) نشان دهد: خراب است) |
| رله (Relay) | کنترل ولتاژ بالا با سیگنال پایین | حالت: اهم ($\Omega$) مقدار سیمپیچ آن را چک کنید (باید اهم مشخصی نشان دهد). |
