سیکل تبرید و نقطه سوپرهیت و ساب کولینگ در یخچال: راهنمای تنظیم شارژ گاز موفق
راز برودت پایدار ، عملکرد دقیق کمپرسور و اهمیت شناسایی نقطه سوپرهیت و ساب کولینگ در یخچال
در حوزه تعمیرات یخچال ساید بای ساید، هیچ چیز حیاتیتر از درک دقیق سیکل تبرید و دو پارامتر کلیدی آن یعنی سوپرهیت (Superheat) و ساب کولینگ (Subcooling) نیست. این مفاهیم، پایههای اصلی کارایی و طول عمر سیستم برودتی هستند.
متأسفانه، بسیاری از مشکلات رایج مانند سوختن زودهنگام کمپرسور یا راندمان پایین خنکسازی، ناشی از عدم تنظیم دقیق شارژ مبرد و نادیده گرفتن این دو نقطه حساس هستند. این مقاله، راهنمای تخصصی شما برای محاسبه و تنظیم سوپرهیت و ساب کولینگ یخچال است تا با قرارگیری این نقاط در جای خود، یک شارژ گاز موفق را تجربه کنید.

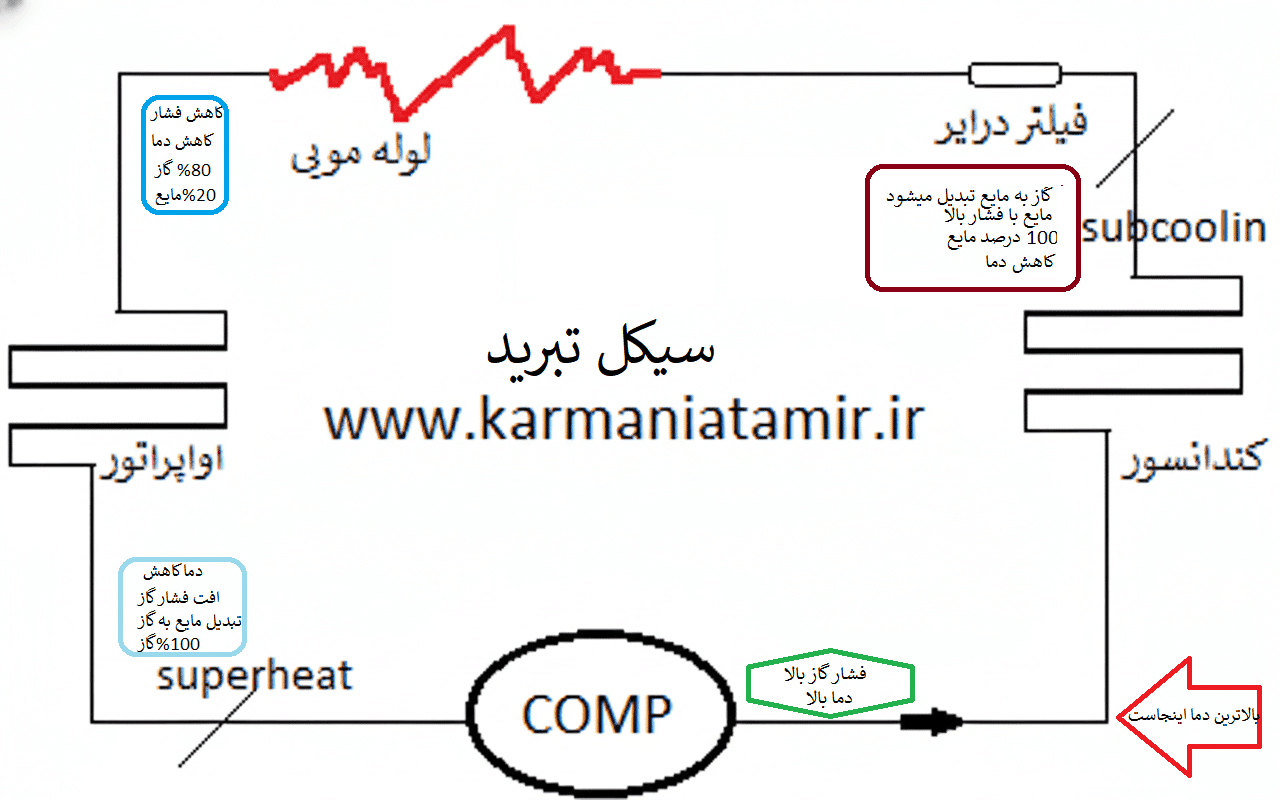

بخش ۱: آشنایی با سیکل تبرید کامل یخچال
سیستم تبرید، یک چرخه بسته است که چهار جزء اصلی دارد و وظیفه آن انتقال حرارت از داخل به خارج یخچال است. فهم دقیق این چرخه برای درک سوپرهیت (Superheat) و ساب کولینگ (Subcooling) ضروری است:
| مرحله | جزء اصلی | وظیفه اصلی | وضعیت مبرد |
| ۱. فشردهسازی | کمپرسور | فشردهسازی مبرد گازی و افزایش فشار و دما. | گاز داغ و پرفشار |
| ۲. تقطیر (Condensation) | کندانسور | دفع حرارت به محیط بیرون و تبدیل گاز به مایع. | مایع داغ و پرفشار |
| ۳. انبساط | لوله مویین/شیر انبساط | کاهش فشار مبرد، کاهش شدید دما و آمادهسازی برای تبخیر. | مایع با حباب گاز و کمفشار |
| ۴. تبخیر (Evaporation) | اواپراتور | جذب حرارت از فضای داخلی یخچال و تبدیل مایع به گاز. | گاز سرد و کمفشار |
بخش ۲: نقطه سوپرهیت (Superheat)؛ کلید شارژ گاز موفق
سوپرهیت تعیین میکند که آیا مبرد قبل از ورود به کمپرسور کاملاً به گاز تبدیل شده است یا خیر.
۱. تعریف و اهمیت Superheat
- تعریف: اختلاف دمای واقعی مبرد گازی در خروجی اواپراتور (لوله ساکشن) با دمای جوش مبرد در فشار داخل اواپراتور است.
- اهمیت حیاتی: اگر سوپرهیت خیلی پایین باشد (کمتر از ۵ درجه)، مبرد مایع به کمپرسور برمیگردد (Liquid Slugging) و به سوپاپها و روغن آسیب جدی میرساند. قرارگیری صحیح نقطه سوپرهیت، عمر کمپرسور را تضمین میکند.
- Superheat ایدهآل: برای اغلب یخچالهای ساید، ۵ تا ۸ درجه سانتیگراد (بسته به دمای محیط) است.
۲. محاسبه Superheat
برای تنظیم سوپرهیت و ساب کولینگ یخچال، اندازهگیریهای دقیق ضروری است:
Superheat=T(ساکشن)-T(اواپراتور)
- T(ساکشن): دمای اندازهگیری شده لوله برگشت (ساکشن) درست قبل از کمپرسور.
- T(اواپراتور): دمای جوش مبرد در فشار اندازهگیری شده لوله ساکشن (با استفاده از جدول فشار/دمای مبرد).
بخش ۳: نقطه ساب کولینگ (Subcooling)؛ ضامن راندمان سیستم
ساب کولینگ تضمین میکند که راندمان سیستم تبرید در بالاترین حد باشد و مبرد کاملاً مایع وارد لوله مویین شود.
۱. تعریف و اهمیت Subcooling
- تعریف: اختلاف دمای واقعی مبرد مایع در خروجی کندانسور (لوله مایع) با دمای میعان مبرد در فشار داخل کندانسور است.
- اهمیت راندمان: اگر ساب کولینگ پایین باشد (کمتر از ۳ درجه)، حبابهای گاز (Flash Gas) وارد شیر انبساط میشوند و باعث افت شدید ظرفیت خنککنندگی و سر و صدای سیستم میشوند.
- Subcooling ایدهآل: برای یخچالهای ساید، معمولاً ۳ تا ۷ درجه سانتیگراد است.
۲. محاسبه Subcooling
ساب کولینگ روی لوله مایع (خط پرفشار) اندازهگیری میشود:
SubCooling=T(میعان)-T(لوله مایع)
- T(میعان): دمای میعان مبرد در فشار اندازهگیری شده کندانسور.
- T(لوله مایع): دمای اندازهگیری شده لوله مایع (قبل از فیلتر درایر یا لوله مویین).
بخش ۴: تنظیم شارژ مبرد؛ راهکار نهایی
زمانی میتوانیم ادعا کنیم که شارژ گاز موفقی داشتهایم که هر دو نقطه سوپرهیت و ساب کولینگ در جای صحیح خود قرار گرفته باشند.
| وضعیت مشاهده شده | معنی و تشخیص خطا | اقدام برای تنظیم شارژ مبرد |
| Superheat بالا و Subcooling پایین | کمبود مبرد؛ اواپراتور گرم است. | اضافه کردن تدریجی مبرد تا رسیدن Superheat به محدوده ۵-۸ درجه. |
| Superheat پایین و Subcooling بالا | شارژ بیش از حد مبرد؛ احتمال برگشت مایع. | تخلیه کنترل شده مبرد اضافی تا رسیدن Superheat به محدوده ایدهآل. |
| Superheat و Subcooling نرمال | شارژ مبرد بهینه و سیستم در بهترین حالت راندمان است. | عملیات موفقیتآمیز. |
نکته تخصصی کلیدی: اگر سوپرهیت بالا باشد، نشاندهنده کمبود مبرد است. اگر ساب کولینگ پایین باشد نیز کمبود مبرد را نشان میدهد. شارژ گاز موفقی داریم که هر دو نقطه سوپرهیت و ساب کولینگ در جای خود قرار گیرند.
💡 نکته فنی سریع: عیبیابی بصری با یخزدگی لولهها
ظاهر لولههای مسی در نقاط کلیدی سیکل تبرید میتواند نشاندهنده نقص در شارژ مبرد باشد، حتی بدون استفاده از مولتیمتر یا گیجهای فشار:
| مشاهده میدانی | محل مشاهده | تشخیص نقص و راهحل | ارتباط با نقاط کلیدی |
| عرق کردن یا یخزدگی لوله | بعد از لوله مویی (قبل از اواپراتور) | کمبود گاز مبرد. اگر مبرد قبل از ورود کامل به اواپراتور تبخیر شود، نشاندهنده کمبود شدید گاز در سیستم است. | Subcooling و Superheat هر دو پایین هستند. |
| عرق کردن یا یخزدگی لوله | بعد از اواپراتور (لوله ساکشن ورودی کمپرسور) | شارژ بیش از حد گاز مبرد. نشاندهنده این است که مبرد مایع به کمپرسور باز میگردد (Superheat بسیار پایین است). | Superheat بسیار پایین است. |
اهمیت: هرگاه هر یک از این علائم یخزدگی در نقاط ذکر شده مشاهده شد، به این معناست که نقاط سوپرهیت و ساب کولینگ سر جای خود نیستند و شارژ گاز دستگاه باید مجدداً و به صورت دقیق تنظیم شود.
نتیجهگیری: تخصص کارمانیا تعمیر، ضامن طول عمر
شارژ گاز صرفاً تزریق مبرد نیست؛ یک فرآیند مهندسی است. ما در کارمانیا تعمیر با تکیه بر دانش ترمودینامیک و محاسبه دقیق تنظیم سوپرهیت و ساب کولینگ یخچال، شارژ مبرد یخچال ساید شما را نه بر اساس وزن، بلکه بر اساس اصول علمی تنظیم میکنیم تا راندمان دستگاه به حداکثر برسد و عمر کمپرسور تضمین شود.
