ابتکار نجات: استفاده از ترموستات سنسوردار STC-100A برای جایگزینی «برد سوخته یخچال» با تحلیل تخصصی نقشه سیمکشی
مقدمه: تبدیل هوشمندانه «برد سوخته یخچال» به سیستم کنترل پایدار
هنگامی که یخچالهای نوفرِست قدیمی با برد الکترونیکی سوخته مواجه میشوند و قطعات اصلی آنها در بازار نایاب است، نیاز به یک ترفند تبدیل خلاقانه احساس میشود. بهجای تسلیم شدن در برابر کمبود قطعات، تکنسینهای ماهر به راهحلهای یونیورسال روی میآورند.
ترموستات سنسوردار STC-100A، با وجود سادگی، ابزار اصلی این ابتکار است. این روش تخصصی، با دور زدن سیستم پیچیده برد اصلی، کنترلهای حیاتی یخچال (کمپرسور و دیفراست) را مستقیماً مدیریت میکند. در این مقاله، ما بر اساس نقشه سیمکشی عملی و ابتکاری که در عمل بهترین نتایج را برای یخچالهای دارای المنت (نوفرست) داشته، تحلیل کاملی ارائه میدهیم.
بخش اول: معرفی و تحلیل تخصیص ترمینالهای STC-100A

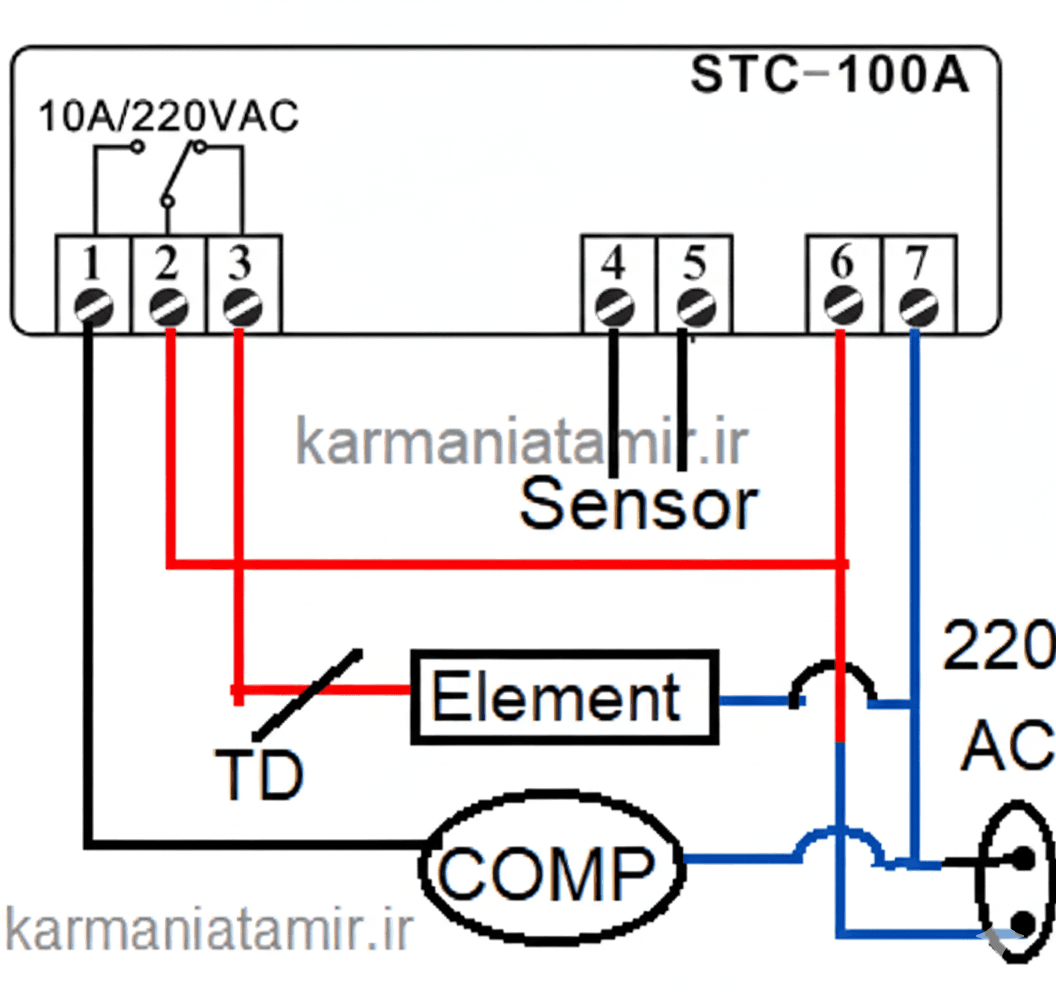

در این سیمکشی عملی، ترتیب و وظیفه ترمینالهای STC-100A بهصورت زیر تعریف میشود. این تفکیک، کلید اصلی نصب صحیح و ایمن دستگاه است:
| ترمینال (Terminal) | وظیفه در سیستم کنترل | اتصال عملی به |
| 6 و 7 | ورودی تغذیه اصلی (۲۲۰V AC) | فاز و نول مستقیم شبکه |
| 3 | خروجی المنت/هیتر (HEAT) | سیم المنت (از ترمودیسک) |
| 4 و 5 | ورودی سنسور (Sensor) | سنسورهای اندازهگیری دمای داخلی (اواپراتور) |
| 1 | خروجی کمپرسور (COMP) | سیم مشترک برای کمپرسور و فنها |
| 2 | انشعاب از ترمینال 6 | متصل به رله برای انتقال برق ازکمپرسور و فن به المنت با زمان تنظیمی |
| TD | ترمودیسک (Thermodisc) یا ترموسوییچ یخچال | بهصورت سری در مسیر المنت برای ایمنی |
بخش دوم: گام به گام تا احیای یخچال: رمزگشایی نقشه سیمکشی
اجرای صحیح این نقشه، نیازمند دقت بالا در جداسازی سیمکشیهای قدیمی برد سوخته و اتصال آنها به ترموستات جدید است.
۱. تأمین برق اصلی و تغذیه دستگاه
- ورودی ۲۲۰V AC: سیمهای اصلی فاز و نول باید مستقیماً به ترمینالهای 6 و 7 متصل شوند. این اتصال برق مورد نیاز برای روشن شدن خود ترموستات، نمایشگر دیجیتال و مدارات کنترلی را فراهم میکند.
۲. اتصال سنسورهای حیاتی
- ترمینال ۴ و ۵: سنسور دمای جدید باید در محل مناسبی (معمولاً در نزدیکی اواپراتور) نصب شود تا دقیقترین اطلاعات دمایی را فراهم کند. سیمهای سنسور بدون در نظر گرفتن قطبیت، به ترمینالهای ۴ و ۵ متصل میشوند. دقت کنید که سنسور باید کاملاً خشک و ایزوله باشد تا رطوبت روی عملکرد آن تأثیر نگذارد.
۳. سیمکشی سیستم سرمایش (کمپرسور و فن)
- ترمینال 7 (خروجی کمپرسور): این خروجی، فاز کنترل شدهای است که دستور روشن شدن کمپرسور را صادر میکند. سیم خروجی ترمینال 7 باید به سیم فرمان کمپرسور و در صورت وجود، به فنهای مربوطه متصل شود. این ابتکار به این معناست که STC-100A حالا نقش هسته کنترل زمانبندی و سرمایش یخچال را بر عهده گرفته است.
۴. سیمکشی سیستم دیفراست (المنت و ترمودیسک)
- ترمینال ۳ (خروجی المنت): فاز لازم برای المنت دیفراست از این ترمینال خارج میشود.
- اهمیت TD: ترمودیسک (TD) باید بهصورت سری در این مسیر قرار گیرد. هدف از TD، ایمنی است؛ اگر المنت به دلیل خرابی رله یا سنسور اصلی، بیش از حد داغ شود، ترمودیسک برق را قطع میکند و از ذوب شدن قطعات داخلی یخچال جلوگیری مینماید. سیم از ترمینال ۳ خارج شده، وارد TD شده، و سپس به المنت متصل میشود.
نکته تخصصی (برای یخچالهای معمولی):
اگر دستگاه شما (مانند یخچالهای بدون سیستم نوفرست) فاقد هیتر یا المنت دیفراست است، نیازی به سیمکشی و اتصال ترمینال ۳ (خروجی هیتر) و همچنین نصب ترمودیسک (TD) نیست. در این حالت، ترموستات تنها وظیفه کنترل کمپرسور از طریق ترمینال ۱ را بر عهده خواهد داشت.
بخش سوم: تنظیم و کالیبراسیون تخصصی پارامترها
پس از اتمام سیمکشی، تنظیم دقیق پارامترهای داخلی STC-100A برای عملکرد صحیح یخچال ضروری است:
- SP (Set Point): تنظیم دمای هدف یخچال یا فریزر. (مثلاً برای فریزر: ۱۸- درجه سانتیگراد).
- Cd (Difference Setting): تنظیم دلتا دما (تفاوت دمای قطع و وصل). این پارامتر از کارکرد یکسره کمپرسور جلوگیری میکند.
- Id (Defrost Time): تنظیم حداکثر زمان مجاز برای روشن ماندن المنت (معمولاً ۲۰ تا ۳۰ دقیقه).
- IP (Defrost Cycle): تنظیم فاصله زمانی کارکرد بین دو دیفراست (مثلاً هر ۶ تا ۸ ساعت)
بخش چهارم: نکات حیاتی کالیبراسیون و تنظیم دمای ترموستات STC-100A
اجرای صحیح سیمکشی تنها نیمی از فرآیند است؛ کالیبراسیون دقیق دما برای عملکرد پایدار یخچال حیاتی است. ترموستاتهای یونیورسال برای عملکرد بهینه، نیازمند تنظیمات هوشمندانه با توجه به محل قرارگیری سنسور هستند.
۱. چالش موقعیتیابی سنسور و کالیبراسیون هوشمند
- مشکل شناسایی محل: باتوجه به اینکه سنسور جدید باید در محل مناسب و دقیق سنسور اصلی (که در بردهای شرکتی مشخص بود) قرار گیرد، و شناسایی این نقطه ایدهآل ممکن است دشوار باشد، یک روش کالیبراسیون تجربی توصیه میشود:
- روش کالیبراسیون عملی: در ابتدا، دما را روی یک نقطه سرد اولیه (مثلاً منفی ۱۸ درجه سانتیگراد) تنظیم کنید. پس از حدود چهار ساعت کارکرد کمپرسور، دما را بررسی کنید. اگر متوجه شدید که دستگاه حداکثر تا دمای منفی ۱۴ درجه سانتیگراد میتواند سرد کند، فوراً دمای تنظیم (Set Point) را روی منفی ۱۲ درجه سانتیگراد تنظیم نمایید. این اقدام باعث میشود کمپرسور بهدرستی خاموش و روشن شده و از کارکرد یکسره و آسیبدیدگی موتور جلوگیری شود. عدم رعایت این اصل کالیبراسیون، قطعاً منجر به اختلال در کارکرد دستگاه خواهد شد.
۲. کنترل محدوده دمایی و علامت منفی
- محدوده کارکرد: این ترموستات قابلیت تنظیم دما در یک دامنه وسیع (از 40+ تا 40- درجه سانتیگراد) را دارد.
- اهمیت علامت منفی: در زمان تنظیم دما، اگر سنسور را در فریزر کارگذاری میکنید، حتماً علامت منفی (-) را در کنار دمای تنظیمی اعمال کنید. اما اگر سنسور در محفظه یخچال قرار دارد، دقت نمایید که علامت منفی اعمال نشود تا دستگاه در محدوده مثبت (بالای صفر) فعالیت کند.
۳. درک فرآیند نمایش دما و شروع فرمان
شروع فرمان: پس از مدتی که دستگاه کار میکند و دمای فعلی به نقطه تنظیم شده (Set Point) میرسد، ترموستات فرمان قطع کمپرسور را صادر کرده و در صورت نیاز، وارد فاز دیفراست شده و هیتر (المنت) را روشن میکند.
نمایش لحظهای: در ابتدا این ترموستات دمای لحظهای و فعلی محیط سنسور را نشان میدهد.
نتیجهگیری: تخصص ما، ضمانت دوام یخچال
با تسلط بر این سیمکشی ابتکاری و عملی، شما مشکل برد سوخته یخچال را برای همیشه حل میکنید. استفاده از ترموستات سنسوردار نه تنها یک راهحل اقتصادی و سریع است، بلکه دوام و پایداری عملکرد یخچال را تضمین مینماید. این ترفند، نقطه تمایز یک متخصص معمولی و یک تعمیرکار خلاق و حلّال مشکلات است.
