راهنمای تخصصی عیب‌یابی و تست فن یخچال ساید سامسونگ ۳ سیم (توضیح سیم‌ها و ارور فن)

مقدمه: فن یخچال ساید سامسونگ

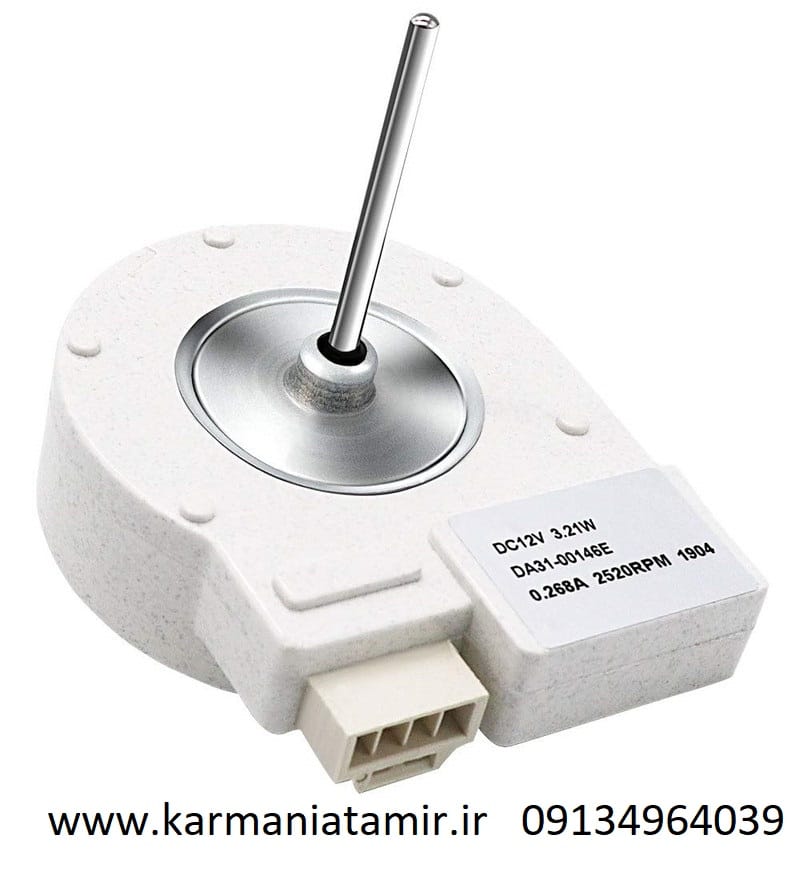

فن‌های موتور (Fan Motors) در یخچال‌های ساید بای ساید سامسونگ، قطعات حیاتی هستند که وظیفه گردش هوا (در اواپراتور) و خنک‌سازی کمپرسور/کندانسور را بر عهده دارند. خرابی آن‌ها (به ویژه فن اواپراتور) مستقیماً به برفک‌زدگی، عدم سرمایش و ظاهر شدن ارورهای جدی منجر می‌شود.

فن‌های مورد استفاده در ساید سامسونگ، اغلب از نوع موتور DC بدون جاروبک (Brushless DC Motor) هستند و برای مدیریت سرعت و سلامت فن، از سیستم ۳ سیم بهره می‌برند.

۱. 🔌 ساختار فن یخچال ساید سامسونگ (توضیح سه سیم)

فن‌های ۳ سیمه (چه فن اواپراتور و چه فن کندانسور) از یک پروتکل ارتباطی با برد اصلی (Main PCB) استفاده می‌کنند. درک وظیفه هر سیم برای عیب‌یابی تخصصی ضروری است:

نکته فنی کلیدی: فن‌های DC بدون جاروبک، ولتاژ ثابت خود را از برد دریافت می‌کنند، اما این سیگنال فیدبک (Feedback) است که به برد اصلی گزارش می‌دهد آیا فن وظیفه خود را به درستی انجام می‌دهد یا خیر.

۲. ❌ ارورهای مرتبط با خرابی فن یخچال سامسونگ

خرابی فن به ندرت یک ارور مستقیم و مجزا تولید می‌کند؛ بلکه معمولاً به دلیل ناتوانی فن در انجام وظیفه، باعث ایجاد ارورهای مربوط به دما و عملکرد می‌شود:

• ارورهای مرتبط با سنسور دما (مانند Er F): خرابی فن اواپراتور باعث می‌شود سنسور دمای یخچال یا فریزر، دمای بالاتر از حد انتظار را گزارش دهد و کاربر را به اشتباه بیندازد.
• ارور Motor Lock / Over Current: برخی مدل‌های پیشرفته‌تر، اگر موتور فن به دلیل یخ‌زدگی یا خرابی بلبرینگ قفل کند، ارور مستقیم قفل موتور صادر می‌کنند.
• عدم سرمایش ناگهانی: رایج‌ترین نشانه خرابی فن کندانسور، فشار آمدن شدید به کمپرسور و عدم خنک‌سازی اولیه در پشت یخچال است.

۳. 🧪 روش‌های تست فنی و تخصصی فن ۳ سیم

برای اطمینان از اینکه مشکل از فن است یا برد اصلی (Main PCB)، باید تست‌های سه‌گانه زیر را با مولتی‌متر انجام دهید:

الف) تست ولتاژ تغذیه (VCC)

این تست مشخص می‌کند آیا برد، برق لازم برای فن را ارسال می‌کند یا خیر.

1. یخچال را به برق بزنید و فن خراب را از برد جدا کنید (سوکت آن را بکشید).
2. مولتی‌متر را روی حالت ولتاژ DC (DCV) قرار دهید.
3. پراب مثبت مولتی‌متر را روی سیم VCC (قرمز/زرد) و پراب منفی را روی سیم GND (مشکی) قرار دهید.
4. نتیجه: باید ولتاژی در حدود ۷.۵ تا ۱۲ ولت DC مشاهده کنید.
   • اگر ولتاژ بود: یعنی برد برق‌رسانی می‌کند و احتمالاً فن سوخته است.
   • اگر ولتاژ صفر یا بسیار کم بود: یعنی برد اصلی خراب است و قادر به تأمین برق فن نیست.

ب) تست سیگنال فیدبک (FG)

این تست پیشرفته‌ترین بخش است و سلامت مدار فرمان فن را نشان می‌دهد:

1. مولتی‌متر را روی حالت ولتاژ DCV قرار دهید.
2. پراب مثبت را روی سیم Feedback (آبی/سفید) و پراب منفی را روی سیم GND (مشکی) قرار دهید.
3. شرط تست: فن را با دست به چرخش درآورید یا با ولتاژ خارجی روشن کنید.
4. نتیجه: در حین چرخش فن، باید ولتاژ سیم فیدبک در نوسان (Pulsing) باشد. اگر ولتاژ ثابت ماند یا صفر بود، موتور فن دچار نقص داخلی در مدار ارسال سیگنال شده است.

ج) تست مقاومت سیم‌پیچ فن یخچال ساید سامسونگ (در صورت دسترسی)

در صورت امکان، با تست بیزر (Buzzer) یا مقاومت (Ohm) بین سیم VCC و GND، می‌توانید از عدم سوختگی کامل سیم‌پیچ اطمینان حاصل کنید. با این حال، بهترین روش، همان تست ولتاژ و فیدبک است.

⚙️ فعال‌سازی حالت تست اجباری فن و کمپرسور (Forced Test Mode):

این حالت یک روش فنی برای عیب‌یابی سریع فن‌ها و کمپرسور یخچال‌های ساید بای ساید سامسونگ است. با فشردن همزمان دکمه‌های ترکیبی صفحه نمایش (به مدت ۱۰ ثانیه) فعال شده و سپس با فشار دکمه مخصوص، کلیه فن‌ها و کمپرسور به صورت اجباری روشن می‌شوند. این تکنیک به تکنسین اجازه می‌دهد تا با شبیه‌سازی بسته بودن درب (استفاده از آهنربا)، سلامت فن اواپراتور و مدار فرمان آن را به سرعت و دقت بالا تأیید کند و زمان عیب‌یابی را کاهش دهد.

۴. 💡 چرا کارمانیا تعمیر برای فن یخچال ساید سامسونگ؟

در بسیاری از موارد، نقص در فن‌های ۳ سیمه به دلیل خرابی‌های کوچک‌تر (مانند یخ‌زدگی بلبرینگ) اتفاق می‌افتد. اما اگر مشکل از نقص در برد اصلی باشد و ولتاژ صحیح به فن نرسد، تعمیر نیاز به تخصص سطح برد دارد.

تمرکز ما بر تعمیر برد است: اگر برد اصلی یخچال سامسونگ شما نتواند ولتاژ یا سیگنال صحیح را به فن ارسال کند، ما به جای تعویض کامل برد (با هزینه هنگفت)، مدار تغذیه فن را در سطح قطعه تعمیر می‌کنیم تا هزینه‌های شما به شدت کاهش یابد.

برای عیب‌یابی دقیق فن، سنسورها یا برد اصلی یخچال ساید سامسونگ خود در کرمان، همین حالا با متخصصین ما تماس بگیرید.
