ترفند تخصصی یخ زدایی: ساخت و طراحی مدار دیفراست خارج از برد (مکانیکی) برای یخچالهای ساید بای ساید و معمولی
مقدمه: ناامیدی از فرمان برد؛ تنها راهحل باقیمانده ساخت و طراحی مدار دیفراست خارج از برد!
یکی از پرچالشترین و ناامیدکنندهترین مشکلات در تعمیرات یخچال ساید بای ساید زمانی رخ میدهد که برد الکترونیکی دیگر قادر به صدور فرمان دیفراست (یخزدایی) نیست. در چنین حالتی، با وجود سالم بودن تمامی قطعات دیفراست (هیتر، سنسور، ترمودیسک)، سیکل یخزدایی انجام نمیشود و اواپراتور به سرعت با لایههای ضخیم یخ پوشیده میشود. وقتی از دیفراست یخچال ساید ناامید شدهایم و تعویض برد به دلیل هزینههای گزاف یا عدم دسترسی به قطعه اصلی منطقی نیست، یک راهحل فنی و کاربردی وجود دارد: ساخت یک مدار فرمان دیفراست مستقل (مکانیکی) خارج از برد اصلی.
این ترفند تخصصی، کنترل یخزدایی را از دست برد الکترونیکی خارج کرده و به یک مدار ساده و قابل اعتماد واگذار میکند تا ساخت دیفراست خارج از برد یخچال ساید به شیوهای هوشمندانه محقق شود.
⚠️ هشدار مهم فنی و سلب مسئولیت (Disclaimer) ⚠️
این مقاله صرفاً برای تکنسینهای حرفهای، تعمیرکاران باتجربه و افرادی که تخصص و آگاهی کامل از قطعات دیفراست، اصول عملکرد یخچال، و مدارهای برق ۲۲۰ ولت دارند، تهیه و تدوین شده است.
- ⚠️ سطح فنی بالا: محتوای ارائه شده شامل ترفندهای پیشرفته سیمکشی، تغییر ساختار مدار فرمان، و استفاده از رلههای خارجی است که نیازمند درک عمیق از الکترونیک و مکانیک یخچالهای ساید بای ساید میباشد.
- ⚠️ خطرات جدی: هرگونه اشتباه در سیمکشی برق ۲۲۰ ولت میتواند منجر به آسیب جدی به دستگاه، آتشسوزی، یا صدمات الکتریکی غیرقابل جبران برای فرد انجامدهنده شود.
- ⚠️ سلب مسئولیت: در صورتی که توان فنی کافی، تجربه کار با برق ۲۲۰ ولت و دانش لازم در مورد مدارهای NC و NO رلهها را ندارید، قویاً توصیه میشود که به هیچ عنوان اقدام به انجام این تغییرات نکنید و کار را به یک متخصص مجرب و دارای مجوز بسپارید.
مسئولیت هرگونه آسیب احتمالی ناشی از اجرای نادرست این دستورالعملها، به عهده فرد اجرا کننده است.
بخش اول: آمادهسازی مدار هیتر و اصول پیادهسازی رله
برای اجرای موفقیتآمیز این ترفند، ابتدا باید سیمکشی هیتر را مستقیماً به برق ۲۲۰ ولت یخچال وصل کنیم و سپس با استفاده از یک رله ۵ پایه ۱۲ ولت، زمانبندی هوشمند آن را کنترل نماییم.
۱. حذف مسیر برد و اتصال مستقیم هیتر
نخستین گام، آزادسازی هیتر از برد است:
- خارج کردن مسیر برد: تمامی سیمهایی که از برد به مدار دیفراست (هیتر) متصل هستند را کاملاً از مدار خارج کرده و ایزوله کنید.
- اتصال برق هیتر: دو سیم بلند مستقیماً از محل تأمین برق ۲۲۰ ولت یخچال به دو سر هیتر وصل کنید. این سیمها باید در ادامه توسط رله کنترل شوند.
۲. بهرهگیری هوشمندانه از رله فن کندانسور
کلید خلاقیت این مدار، استفاده از فرمان برق فن کندانسور است. در اغلب یخچالهای ساید بای ساید، فن کندانسور با ولتاژ ۱۲ ولت کار میکند و مهمتر اینکه عملکرد آن مستقیماً با کمپرسور هماهنگ است.
| پارامتر فنی | وظیفه در مدار |
| فن کندانسور | فراهمکننده فرمان ۱۲ ولت برای رله (همراه با روشن/خاموش شدن کمپرسور) |
| رله ۵ پایه ۱۲ ولت | عمل کردن بهعنوان یک سوئیچ که جریان ۲۲۰ ولت هیتر را قطع و وصل میکند. |
- اتصال فرمان رله: پایههای ۱۲ ولت (کویل) رله را به پایههای فن کندانسور که جریان ۱۲ ولت متغیر دارند، متصل کنید.
۳. سیمکشی ۲۲۰ ولت رله در مسیر هیتر
اکنون نوبت به کنترل جریان ۲۲۰ ولت هیتر میرسد:
- قطع مسیر فاز: یکی از دو سیم ۲۲۰ ولتی که قبلاً به هیتر وصل کردهاید را از وسط قطع کنید.
- قرار دادن رله در مسیر: سیمهای ۲۲۰ ولت رله را در مسیر این سیم قطع شده قرار دهید.
- تنظیم حالت NC: رله را طوری سیمکشی کنید که در حالت عادی یا غیرفعال (وقتی فن خاموش است)، اتصال ۲۲۰ ولت آن برقرار باشد (پایه Normally Closed – NC).
نتیجه این بخش: هر زمان که کمپرسور و فن کندانسور خاموش است (سیکل خنکسازی متوقف شده)، رله ۱۲ ولت، فرمان خود را از دست میدهد و جریان ۲۲۰ ولت را به هیتر وصل میکند و فرآیند یخزدایی آغاز میشود.
بخش دوم: کنترل دمایی و محافظت مدار هیتر
این مدار به یک محافظ دمایی نیاز دارد تا ایمنی هیتر در برابر داغ شدن بیش از حد، تضمین شود و سیستم آسیب نبیند.
۱. کنترل دمایی برای جلوگیری از عملکرد زیاد
| قطعه پیشنهادی | دمای قطع مدار | دلیل استفاده |
| ترمودیسک (TD) | حدود ۵- تا ۱۰- درجه سانتیگراد | قطع برق هیتر زمانی که اواپراتور به حد کافی گرم شده است (وظیفه اصلی کنترل دما). |
| ترموسوئیچ حرارتی | حدود ۴۰ تا ۵۰ درجه سانتیگراد | قطع برق هیتر در صورت داغ شدن بیش از حد المنت (به عنوان یک فیوز پشتیبان ایمنی) که استفاده از آن توصیه میشود. |
نکات ایمنی و فنی تکمیلی: افزایش طول عمر و دقت مدار
برای اطمینان از عملکرد صحیح و ایمنی حداکثری سیستم دیفراست خارج از برد، توجه به نکات زیر ضروری است:
نکته ۱: ایمنی نهایی با ترموفیوز
برای حفاظت بیشتر در برابر خطرات احتمالی و داغ شدن شدید المنت، حتماً از ترموفیوز در مسیر برقرسانی هیتر استفاده شود. ترموفیوز به عنوان یک محافظ دائمی عمل میکند و در صورت بالا رفتن ناگهانی دما، مدار را برای همیشه قطع میکند. محل نصب ترموفیوز نیز باید در کنار سنسور و ترموسوئیچ باشد تا حداکثر دقت در محافظت حرارتی ایجاد شود.
نکته ۲:بهترین مکان برای سوئیچهای حرارتی
بهترین مکان برای جایگذاری ترمودیسک یا ترموسوئیچ (که وظیفه قطع کردن هیتر در دمای ایمن را دارند) دقیقاً کنار سنسور اصلی اواپراتور است. این کار تضمین میکند که دمای اندازهگیری شده برای قطع و وصل هیتر، نزدیکترین و دقیقترین دمای ممکن باشد و از یخزدایی بیش از حد یا گرمایش ناخواسته جلوگیری شود.

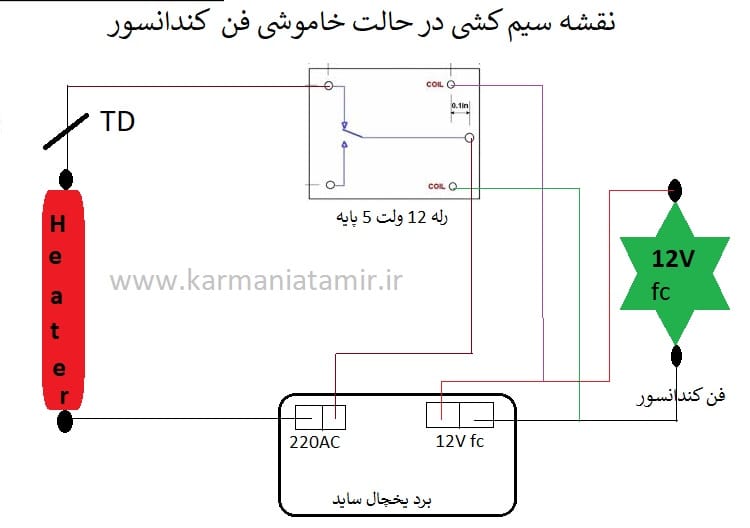

۲. نقشه سیمکشی در حالت خاموشی فن کندانسور
نکات ایمنی و فنی تکمیلی: تست و تأیید اتصال رله
برای اطمینان از عملکرد صحیح مدار، پیش از سیمکشی نهایی رله ۲۲۰ ولت، حتماً پایههای اتصال آن را با مولتیمتر تست کنید:
اتصال صحیح: در مدار دیفراست خارج از برد، سیم ۲۲۰ ولت هیتر باید حتماً به این دو پایه (پایههایی که در حالت عادی بسته هستند) وصل شود. این کار تضمین میکند که وقتی فن کندانسور (و کمپرسور) خاموش است، رله جریان ۲۲۰ ولت را به هیتر منتقل کند و یخزدایی انجام شود.
تست پایه NC (Normally Closed): شما باید دو پایهای را که در حالت عدم اعمال ولتاژ ۱۲ ولت (رله خاموش) به یکدیگر متصل بوده و در وضعیت بوق چک (Continuity) مولتیمتر صدا میدهند، شناسایی کنید.
نکته فنی: اگر سیم را به پایههای NO (Normally Open) وصل کنید، عملکرد رله معکوس شده و هیتر فقط زمانی روشن میشود که کمپرسور روشن است که این امر کاملاً غلط و خطرناک است.
۳. جمعبندی کارکرد مدار دیفراست خارج از برد
| وضعیت کمپرسور | وضعیت رله ۱۲V | مسیر برق ۲۲۰V هیتر | نتیجه (دیفراست) |
| روشن (فن فعال) | رله فعال (جریان ۱۲V دارد) | مدار قطع است (NO فعال است) | هیتر خاموش است. |
| خاموش (فن خاموش) | رله غیرفعال (جریان ۱۲V قطع) | مدار وصل است (NC وصل است) | هیتر روشن است (به شرطی که ترموسوئیچ اجازه دهد). |
این راهکار تضمین میکند که دیفراست تنها در زمان استراحت کمپرسور انجام شود و در عین حال، زمانبندی یخزدایی به صورت متناوب و مکانیکی انجام گیرد. این یک راهحل کاربردی و نهایی برای ساخت دیفراست خارج از برد ساید است.
نتیجهگیری: بازگشت به عملکرد پایدار و اعتماد به تخصص
زمانی که از یخزدایی یخچال ساید ناامید شدهاید، ساخت یک مدار دیفراست مکانیکی خارج از برد، یک اقدام شجاعانه و فنی برای بازگرداندن عملکرد صحیح به دستگاه است. این روش، با دور زدن مشکلات فرمان برد، یک سیستم یخزدایی پایدار و ارزانتر از تعویض برد را ارائه میدهد. این اقدام نشاندهنده تخصص بالای شما در تعمیرات یخچال ساید بای ساید است و این اطمینان را به مشتری میدهد که دستگاه او تحت کنترل یک متخصص ماهر قرار دارد.
