عیب‌یابی یخ‌ ساز یخچال ساید : از آب ورودی تا خروج یخ

مقدمه: عیب‌یابی یخ‌ ساز یخچال ساید و دلیل کار نکردن آن

سیستم یخ‌ ساز در یخچال‌های ساید بای ساید، یکی از پیچیده‌ترین و پرتکرارترین منابع خرابی است. این سیستم یک چرخه متوالی از قطعات مکانیکی و الکترونیکی است که هرگونه نقص در مسیر آب، انجماد یا خروج، کل فرآیند را مختل می‌کند.

برخلاف تصور عمومی که مشکل یخ‌ ساز صرفاً مربوط به مسدود شدن یخ است، عیب‌یابی صحیح نیازمند بررسی دقیق تک‌تک قطعات در مسیر است: از شیر برقی گرفته تا سنسور سطح و آگِر موتور. این مقاله، یک نقشه راه تخصصی برای عیب‌یابی قدم به قدم مسیر یخ‌ ساز و قطعات کلیدی آن است.

بخش ۱: نقشه راه مسیر آب و قطعات کلیدی

مسیر آب تا تبدیل شدن به یخ و خروج نهایی، شامل ۶ مرحله متوالی است. درک عملکرد هر قطعه برای عیب‌یابی یخ‌ ساز یخچال ساید حیاتی است:

۱. آب ورودی و تفکیک مسیر

آب پس از عبور از فیلتر، به شیر برقی دوگانه (Dual Water Valve) می‌رسد. این شیر دو مسیر خروجی را کنترل می‌کند:

1. مسیر آبرسان: برای تامین آب سرد خروجی از دیسپنسر.
2. مسیر قالب یخ‌ساز: برای آبگیری درون قالب یخ‌ ساز.

۲. انجماد و تولید یخ

پس از آبگیری، سنسور دمای یخ‌ ساز وظیفه پایش دمای داخل قالب را بر عهده می‌گیرد. هنگامی که آب کاملاً منجمد شد، المنت هیتر برای چند ثانیه فعال شده تا یخ را از قالب جدا کند و فرآیند برداشت (Harvest) آغاز شود.

۳. کنترل سطح یخ

تشخیص پر بودن باکس یخ توسط هال سوییچ (Hall Switch) انجام می‌شود. این سوییچ، با استفاده از یک بازوی متحرک یا سنسور نوری، در صورت پر بودن باکس یخ، عمل آبگیری و تولید یخ را متوقف می‌کند تا سطل لبریز نشود.

❄️ نکته مهم نگهداری: استفاده صحیح از دکمه Ice Off (خاموش کردن یخ‌ ساز)

فعال کردن دکمه Ice Off یا Ice Maker Switch (خاموش کردن یخ‌ساز)، یک اقدام پیشگیرانه ساده اما بسیار ضروری است:

دلیل فنی: با فعال‌سازی این دکمه، فرآیند آبگیری متوقف می‌شود. این کار از ماندن آب در لوله‌های آب‌رسان یخ‌ساز برای مدت طولانی جلوگیری می‌کند. ماندن آب در لوله‌های باریک در دماهای پایین می‌تواند منجر به یخ‌زدگی، ترکیدگی لوله، یا آسیب به شیر برقی در اثر فشار شود.

زمان فعال‌سازی: در فصل زمستان، هنگام مسافرت‌های طولانی، یا هر زمان دیگری که قصد دارید برای مدت مدیدی (چند روز یا بیشتر) از یخ‌ساز استفاده نکنید، حتماً دکمه Ice Off را فعال کنید.

بخش ۲: فرآیند خروج یخ و قطعات محرک

پس از تولید، مکانیزم خروج یخ وارد عمل می‌شود:

۱. هل دادن یخ ( آگِر موتور)

وقتی پدال یخ را می‌فشاریم، موتور آگِر (Auger Motor) شروع به چرخش می‌کند و تیغه‌های مارپیچی یخ را به سمت مسیر تخلیه هل می‌دهند.

۲. کنترل دریچه خروج (کیوب موتور)

هنگامی که یخ وارد مسیر تخلیه شد، دمپری به نام کیوب موتور (Cube Motor/Damper) فعال شده، باز شده و یخ را از دریچه به پایین و لیوان هدایت می‌کند.

۳. توقف فرآیند

با رها کردن پدال یخ، آگِر موتور متوقف شده و کیوب موتور دریچه را می‌بندد تا از ورود هوای گرم و مرطوب محیط به داخل فریزر جلوگیری شود.

بخش ۳: عیب‌یابی تخصصی و تست قطعات

💡 نکته فنی: تست سوییچ یخ‌ساز و سوییچ درب

برای اینکه فرآیند عیب‌یابی کامل شود، تکنسین باید از عملکرد صحیح سوییچ‌هایی که فرمان‌ها را صادر می‌کنند، مطمئن شود:

1. تست سوییچ (Test Switch/Button): در بسیاری از مدل‌ها، یک دکمه یا حفره کوچک در زیر یا کنار موتور یخ‌ساز (Ice Maker Assembly) وجود دارد. فشار دادن این سوییچ، سیکل برداشت (Harvest Cycle) را به صورت دستی آغاز می‌کند و به تکنسین اجازه می‌دهد تا عملکرد موتور، المنت و شیر برقی را بدون انتظار برای یخ زدن آب تست کند. اگر با فشار دادن این سوییچ، موتور حرکت نکند یا آبگیری انجام نشود، مشکل از خود مجموعه یخ‌ساز یا عدم رسیدن برق به آن است.
2. سوییچ درب فریزر (Door Switch): سیستم یخ‌ساز به گونه‌ای طراحی شده است که اگر درب فریزر باز باشد، عمل آبگیری یا خروج یخ متوقف شود. اگر یخ‌ساز کار نمی‌کند، باید با تست ولتاژ مطمئن شد که سوییچ درب فریزر به درستی بسته شدن درب را به برد اعلام می‌کند. در صورت خرابی این سوییچ، برد فرمان کارکرد را صادر نخواهد کرد.

اهمیت: قبل از نتیجه‌گیری در مورد خرابی شیر برقی یا موتور، باید با استفاده از سوییچ تست عملکرد قطعات را شبیه‌سازی کرد تا نقص از بخش مدار فرمان (سوییچ‌ها یا برد) حذف شود.

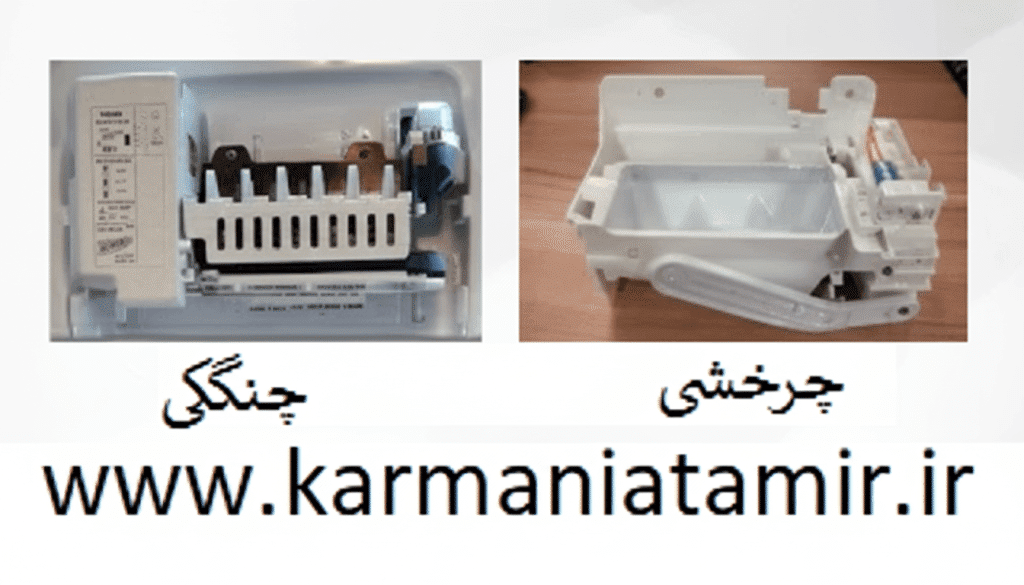

💡 نکته تخصصی: تفاوت مکانیزم تخلیه یخ در انواع یخ سازها

یکی از دلایل اصلی سروصدای آزاردهنده یخ‌سازها در مدل‌های قدیمی، نحوه تخلیه یخ است. در یخچال‌های نسل جدید، برای بهبود تجربه کاربری و کاهش صدا، مکانیزم تخلیه به روش زیر تغییر کرده است:

مکانیزم تخلیه در یخ‌ سازهای نسل جدید (بدون صدا):

در این مدل‌های مدرن (اغلب سامسونگ و ال‌جی)، برای جلوگیری از سروصدای ناشی از تقلا و شکستن یخ، از یک سیستم دو مرحله‌ای استفاده می‌شود:

1. گرمایش کنترل‌شده: پس از اعلام آمادگی سنسور، ابتدا یک هیتر (المنت) کوچک زیر قالب فعال می‌شود. این گرمای ملایم باعث می‌شود پیوند یخ با قالب سست شود.
2. تخلیه آرام : سپس یک موتور با یک محور چنگک‌دار (Auger)، یخ‌های نیمه‌آزاد شده را به آرامی و بدون فشار مکانیکی شدید، از قالب خارج کرده و به سطل می‌اندازد. این فرآیند صدا را به حداقل می‌رساند.

مکانیزم تخلیه در یخ‌سازهای نسل قبل (چرخشی):

در مدل‌های قدیمی‌تر، سیستم کاملاً مکانیکی است:

• چرخش مستقیم قالب: مستقیماً پس از انجماد، قالب یخ‌ساز شروع به چرخش می‌کند.
• شکستن مکانیکی: در اواسط چرخش، یک طرف قالب یخ‌ساز به یک مانع (Stop Mechanism) گیر کرده و متوقف می‌شود، در حالی که طرف دیگر به چرخش ادامه می‌دهد. این فرآیند پیچشی و مکانیکی باعث می‌شود یخ با صدای بلند بشکند و از قالب جدا شود. (این عمل طی مرور زمان باعث شکستگی قالب یخ ساز میشود که در یخ ساز چنگک دار این مشکل حل شده است).

اهمیت فنی: عیب‌یابی در نسل جدید، نیازمند تست ولتاژ و مقاومت هیتر زیر قالب است، در حالی که در نسل قدیم، تمرکز بیشتر بر موتور چرخاننده قالب (به جای موتور چنگک‌دار) است.

نتیجه‌گیری: تخصص در جزئیات، رمز حل مشکل یخ‌ ساز

خرابی یخ‌ ساز، معمولاً یک عیب ساده نیست؛ بلکه نشان‌دهنده نقص در یک یا چند مرحله از این چرخه متوالی است. بررسی دقیق ولتاژ و مقاومت قطعات کلیدی مانند شیر برقی، سنسور دما، هال سوییچ و آگِر موتور، نیاز به ابزار تخصصی و نقشه سیم‌کشی دارد.

ما در کارمانیا تعمیر، با تسلط کامل بر نقشه قطعات و مسیر یخ‌ساز، عیب‌یابی دقیق و تعویض قطعه معیوب را تضمین می‌کنیم تا سیکل تولید یخ دستگاه شما به سرعت و با اطمینان کامل بازیابی شود.
